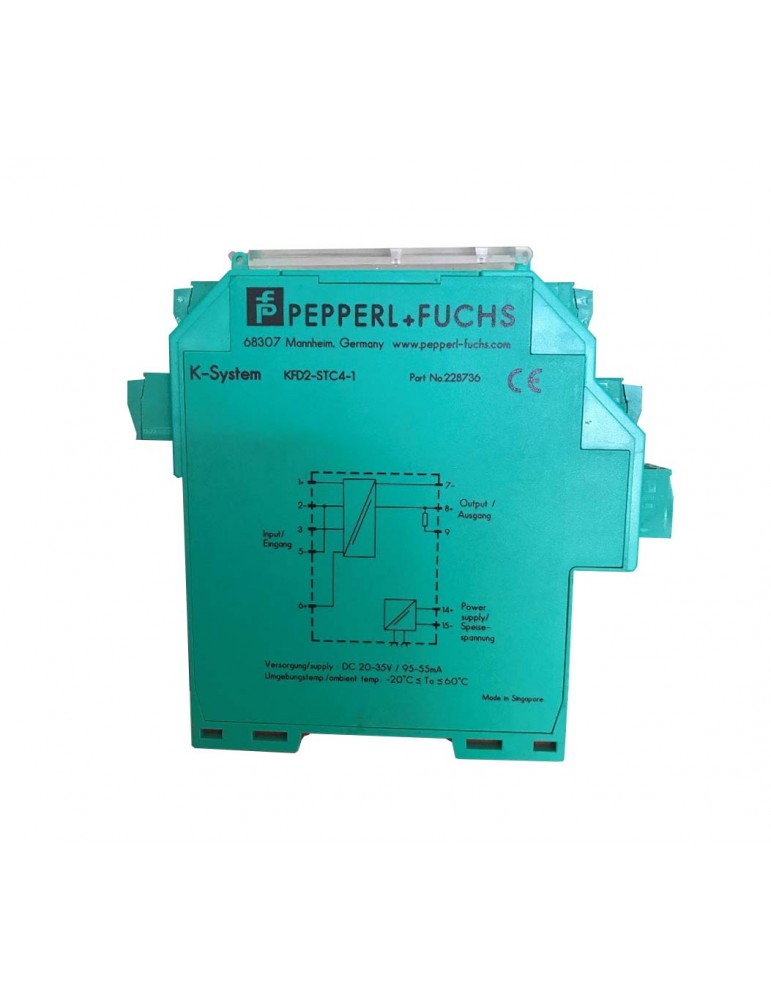

Barrera Pepperl+Fuchs KFD2-STC4-1

Características:

• Tipo de señal: Entrada analógica
• Nivel de integridad de seguridad (SIL): SIL 2
• Conexión: Power Rail o terminales 14+, 15-
• Tensión de medición Ur: 20 / 35 V CC
• Rizado: dentro de la tolerancia de alimentación
• Pérdida de potencia: 1,4 W
• Consumo de potencia: 1,8 W
• Entrada:
• Lado de conexión: Lado de campo
• Conexión terminales: 1+, 2-, 3 ó 5-, 6+
• Señal de entrada: 0/4 ... 20 mA
• Tensión en vacío/Corriente de cortocircuito: terminales 1+, 3-: 22,7 V / 38 mA
• Caída de tensión: terminales 5, 6 : ≤ 2,4 V a 20 mA
• Resistencia de entrada: terminales 2-, 3: ≤ 64 Ω;     terminales 1+, 3: ≤ 500 Ω (250 Ω carga)
• Tensión disponible: terminales 1+, 3: ≥ 16 V a 20 mA
• Salida:
• Lado de conexión: Lado de control
• Conexión terminale:s 7-, 8+, 9
• Carga: 0 / 800 Ω a 20 mA
• Señal de salida: 4 / 20 mA (sobrecarga > 25 mA)
• Rizado: ≤ 50 µA eff
• Desviación: a 20 °C (68 °F), 0/4 ... 20 mA;     ≤ 10 µA incl. calibración, linealidad, histéresis, cargas y oscilaciones de tensión nominal de la red
• Temperatura: ≤ 20 ppm/K
• Rango de frecuencias: entrada a salida: ancho de banda con señal 0,5 Vpp 0 ... 7,5 kHz (-3 dB);    salida a entrada: ancho de banda con señal 0,5 Vpp 0,3 ... 7,5 kHz (-3 dB)
• Tiempo de arranque: 200 µs
• Tiempo de subida/caída: 20 µs
• Temperatura ambiente: -20 / 60 °C
• Grado de protección: IP20
• Conexión: Terminales de rosca
• Peso: 200 g
• Dimensiones: 20 x 124 x 115 mm
• Tipo de carcasa: B2
• Fijación en un carril de montaje DIN de 35 mm conforme a EN 60715:2001
